Passende Schweißköpfe für jedes Projekt

Hier finden Sie einen Überblick über unser Angebot an Schweißköpfen für die Verbindung von Rohren mit Rohrplatten. Gerne beraten wir Sie bei der Auswahl des für Ihre Anwendung optimalen Modells.

Von kompakten, benutzerfreundlichen Schweißköpfen ohne Kaltdrahtzufuhr, ideal für Edelstahl, Titan und Nickelbasislegierungen, bis hin zu rotierenden Schweißköpfen mit Kaltdrahtzuführung für das WIG-DC-Schweißen bieten wir für jedes Projekt die passende Lösung. Für mechanisierte Anwendungen kombiniert unsere „TTS Flex Station“ den Schweißkopf TTS 40 oder TTS 90 mit einem Gelenkarm und ermöglicht so eine gleichmäßige, präzise und stabile Positionierung für ein effizientes Schweißen von Rohren an Rohrplatten.

TTS40-Rohr-in-Boden-Schweisskopf-Tube-to-tubesheet_weld_head

TTS 40

Unser kleiner, handlicher und leicht bedienbarer Rohr-Rohrboden-Schweißkopf ohne Kaltdraht für Edelstähle, Titan und Nickelbasislegierungen.

  • Rohr-Rohrboden-Schweißkopf ohne Kaltdraht
  • Einsatzbereich: Edelstähle, Titan- und Nickelbasislegierungen
  • Klein, handlich und einfach zu bedienen
  • Einfache selbstzentrierende Spannpatrone
  • Spannung der Patrone über einen Spanndorn mit Verlängerungshebel
  • Verbesserte Wasserkühlung für hohe Einschaltdauer

  • Rohrinnendurchmesser von 16 bis 38 mm / 0.63″ to 1.5″
  • Elektrodendurchmesser: 1,6 und 2,4 mm / 0.063″ and 0.078″
  • Gewicht: 3,5 kg / 8 lbs (ohne Schlauchpaket)
  • Schlauchpaketlänge: 12 m / 40 ft
  • Artikelnummer: TTS40

Download
TTS90-Rohr-in-Boden-Schweisskopf-Tube-to-tubesheet_weld_head

TTS 90

Unser Rohr-Rohrboden-Schweißkopf mit Kaltdrahtzuführung (drehend) ist mit einem pneumatischen Spannsystem ausgestattet. Dank der erodierten Spanndorne und der Federkraft des pneumatischen Spannsystems sind auch Überkopfarbeiten möglich.

  • Mit Kaltdrahtvorschub (drehbar) für WIG-DC-Schweißen
  • Kontinuierliche Drehung ohne Verdrehen des Kaltdrahtes möglich
  • Pneumatisches Spannsystem
  • Erodierte Spannpatrone
  • Schweißkopf kann auf einem Balancer montiert werden
  • Geeignet für Stahl, Edelstahl und Nickelbasislegierungen
  • Für bündige, rückversetzte (1 mm) und überstehende (5 mm) Rohre

  • Rohrinnendurchmesser von 12 bis 90 mm /0.47″ to 3.54″ (größere Durchmesser auf Anfrage erhältlich)
  • Elektrodendurchmesser: 1,6 und 2,4 mm /0.063″ und 0.078″
  • Schweißdrahtdurchmesser: 0,8 mm – 1 mm
  • Gewicht: 13 kg / 28 lbs (ohne Schlauchpaket)
  • Schlauchpaketlänge: 8 m / 26 ft
  • Artikelnummer: TTS90mD100

Download
TTS-Autoline-Rohr-in-Boden-Schweisskopf-Tube-to-tubesheet_weld_head
TTS90 Flex Station

TTS-Autoline

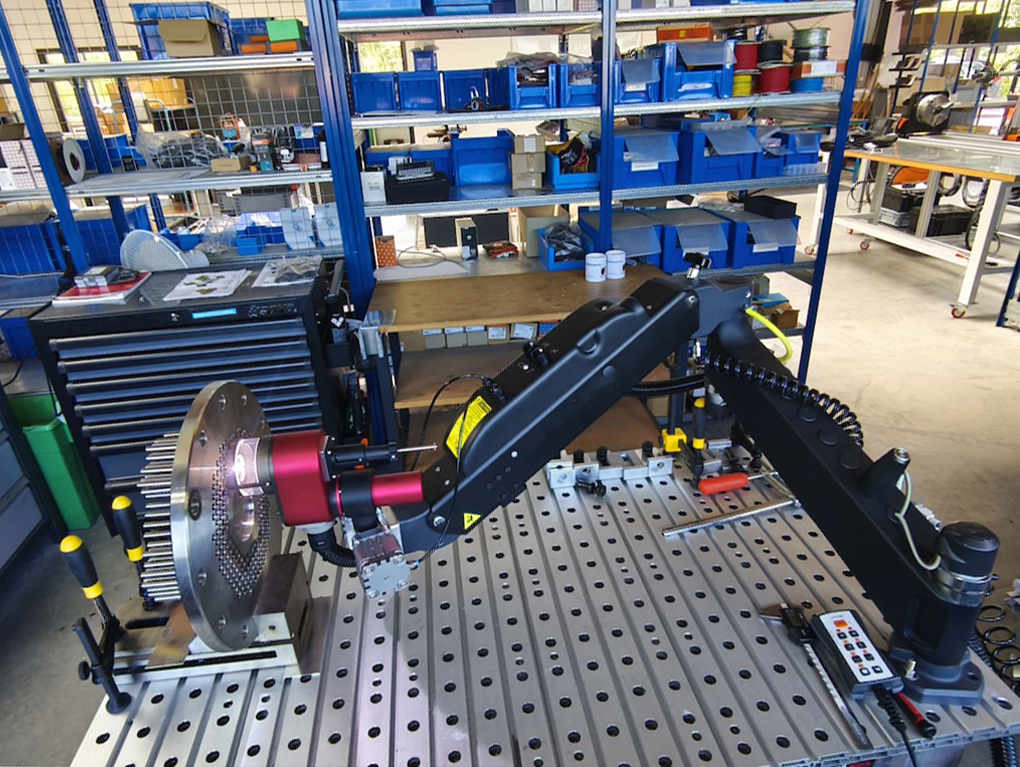

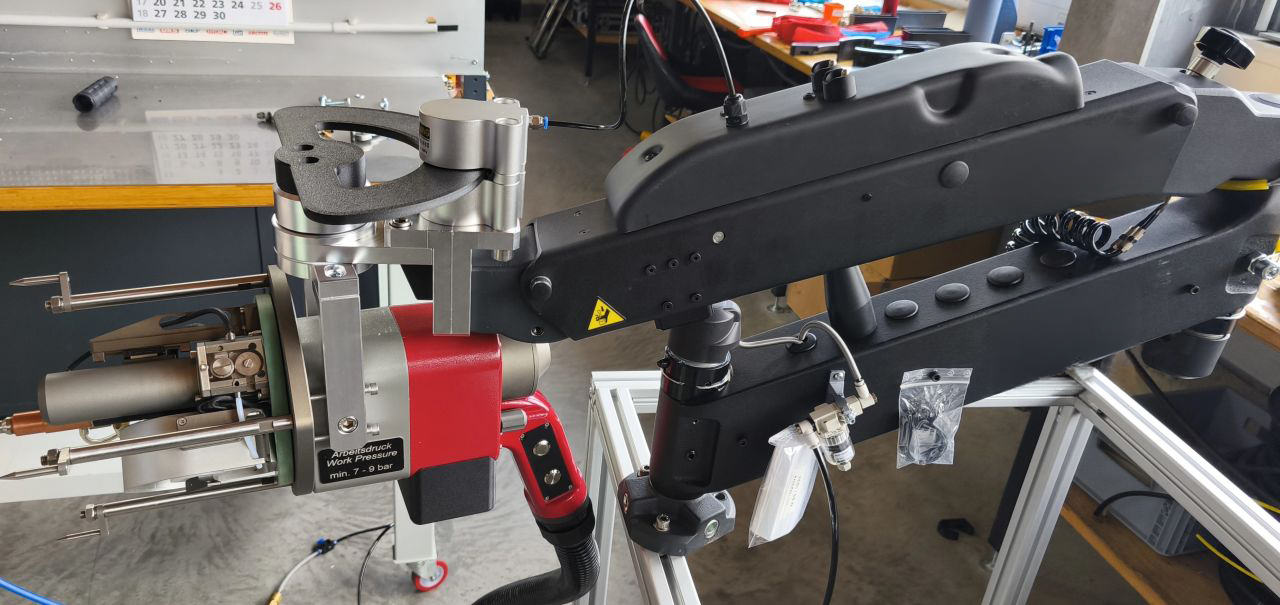

Die TTS Flex Station ist ein selbstausbalancierender Gelenkarm, der TTS-Rohr-Rohrboden-Schweißköpfe ergonomisch und präzise trägt und positioniert. In Verbindung mit dem TTS-40 oder TTS-90 lässt sich der Schweißkopf leichter über den gesamten Rohrboden positionieren, und der Bediener muss deutlich weniger Kraft aufwenden und ermüdet weniger.

Die Flex Station ist für anspruchsvolle Rohr-Rohrboden-Schweißanwendungen ausgelegt. Sie verbindet einen gasfederausgeglichenen Gelenkarm mit präziser Positionierung und sicherer Arretierung.

Der Arm trägt den Schweißkopf in jeder Position nahezu schwerelos und lässt sich dadurch leicht und gleichmäßig bewegen. Dank der Dreh- und Neigegelenke ist er um 360° beweglich. So erreicht der Bediener mühelos jede Stelle des Rohrbodens, und der Brenner bleibt dabei präzise positioniert.

Je nach Ausführung gibt es manuelle oder pneumatische Dreh- und Neigebremsen. Mit ihnen lässt sich der Arm auf allen Achsen einzeln oder gleichzeitig arretieren. Das sorgt in der Produktion für eine stabile und reproduzierbare Schweißposition.

Die robuste Konstruktion ist für den Einsatz in der Industrie ausgelegt. Die Schweißköpfe TTS-40 oder TTS-90 können starr oder über einen Flansch montiert werden. Besonders gut eignet sich die Flex Station für den Kessel- und Wärmetauscherbau. Dort fallen viele gleichartige Rohr-Rohrboden-Schweißungen an, bei denen es auf gleichbleibende Positionierung und eine geringere Belastung des Bedieners ankommt.

Hauptmerkmale

  • Selbstausbalancierender Gelenkarm mit Gasfederunterstützung
  • Ergonomische Positionierung mit sehr geringem Kraftaufwand
  • 360° Bewegungsfreiheit an Dreh- und Neigegelenk
  • Manuelle oder pneumatische Dreh- und Neigebremsen
  • Starre, reproduzierbare Aufnahme der Schweißköpfe TTS-40 oder TTS-90
  • Traglast bis 35 kg brutto, je nach Ausführung
  • Geeignet für wiederkehrende Rohr-Rohrboden-Schweißungen
  • Für den industriellen Einsatz konzipiert
  • Made in Germany

  • Traglast: bis 35 kg / 77 lbs, je nach Ausführung
  • Max. Reaktionsmoment – vertikales Arbeiten: bis 650 Nm / 479 ft·lb
  • Max. Reaktionsmoment – horizontales Arbeiten: bis 250 Nm / 184 ft·lb
  • Max. Reaktionsmoment – beliebiger Winkel: bis 250 Nm / 184 ft·lb
  • Bedienkraft: ca. 0,5 kg / 1,1 lbs
  • Vertikale Reichweite: ca. 1070 mm / 42,1″
  • Horizontale Reichweite: ca. 1725 mm / 67,9″
  • Ausgleichssystem: Gasfeder mit pneumatisch unterstützter Steuerung, abhängig von der Brems- und Arretierungsausführung
  • Betriebsmedium: Druckluft
  • Betriebsdruck: 0,5–0,7 MPa / 5–7 bar / 73–102 psi
  • Betriebstemperatur: −10 °C bis +50 °C / 14 °F bis 122 °F
  • Max. relative Luftfeuchtigkeit: 70 %, für industrielle Innenbereiche
  • Bremsoptionen: manuelle oder pneumatische Dreh- und Neigebremsen
  • Artikelnummern:
    • TTS40FlexStation – Gelenkarm für TTS-40, ohne Schweißkopf
    • TTS90FlexStation – Gelenkarm für TTS-90, ohne Schweißkopf

TTS-Autoline-Rohr-in-Boden-Schweisskopf-Tube-to-tubesheet_weld_head

TTS-Autoline

Mit TTS-Autoline als Zubehör für TTS-90 können Sie ohne Balancer arbeiten. Dank der optimalen Gewichts- und Höhenanpassung der Linearführungseinheit an den TTS-90 lässt sich dieser ganz einfach per Hand bewegen.

TTS-Autoline bietet zahlreiche Vorteile:

  • Keine Patronen und Dorne, kein Klemmen, keine Beschädigung der Rohrinnenfläche, keine Abnutzung der erodierten Spannzangen usw.
  • Sie können Rohre mit einem Innendurchmesser von mindestens 1 mm (0,03937 Zoll) schweißen.
  • Einfache Handhabung: Klemmen Sie alle drei Achsen mit nur einem Schieber.
  • Einfache Einstellung der gesamten Konstruktion (Hebeschrauben an den Füßen, Drehvorrichtungen an der Schweißkopfbefestigung mit Kniehebeln).

  • Abmessungen (vom Boden)
    • X-Achse: 600 mm / 23.62’’
    • Y-Achse: 1500 mm / 59.06’’
    • Z-Achse: 1000 mm / 39.37’’
  • Gewicht: 230 kg / 507.06 lbs
  • Abmessungen: 2080 x 1010 x 1080 mm / 81.89 x 39.76 x 42.52 in
  • Artikelnummer: TTSAutoline

Download
