Kleinste Schweißköpfe Ihrer Größe auf dem Markt

Unsere geschlossenen CWH-Schweißköpfe sind die schlankesten im Orbitalschweißbereich und decken Durchmesser von 3 bis 114,3 mm (0,12″ bis 4,5″) ab. Das Federstahl-Klemmsystem (CWH 21 und CWH 38) bietet einfache Handhabung, Kosteneffizienz und Wiederverwendbarkeit. Der CWH 21 kann zudem in einen Rollblock für präzises, zentriertes Schweißen umgewandelt werden.

Für größere Anwendungen verfügen die wassergekühlten Modelle CWH 53, CWH 76 und CWH 115 über patentierte federbelastete Klemmbacken für sichere, hochwertige Schweißnähte.

Die Orbitalservice-Modelle CWH5H und CWH10H wurden für höchste Anforderungen in der hochreinen Schweißindustrie entwickelt. Die leistungsstarke integrierte Wasserkühlung macht diesen Kopf einzigartig auf dem Markt.
Diese Orbitalschweißköpfe sind speziell für kleine Rohrdurchmesser von 3,0 mm bis 25,4 mm (0,118″ – 1″) und Wandstärken bis zu 2,0 mm (0,079″) konzipiert, wie sie in Produktionssystemen der Halbleiterindustrie verwendet werden. Diese Köpfe verfügen über einen abnehmbaren Klemmblock, der sich bei der Inline-Montage auf der Schweißstelle oder bei der vorgefertigten Plattenproduktion in der Werkstatt sehr einfach um die zu schweißenden Rohre positionieren lässt.

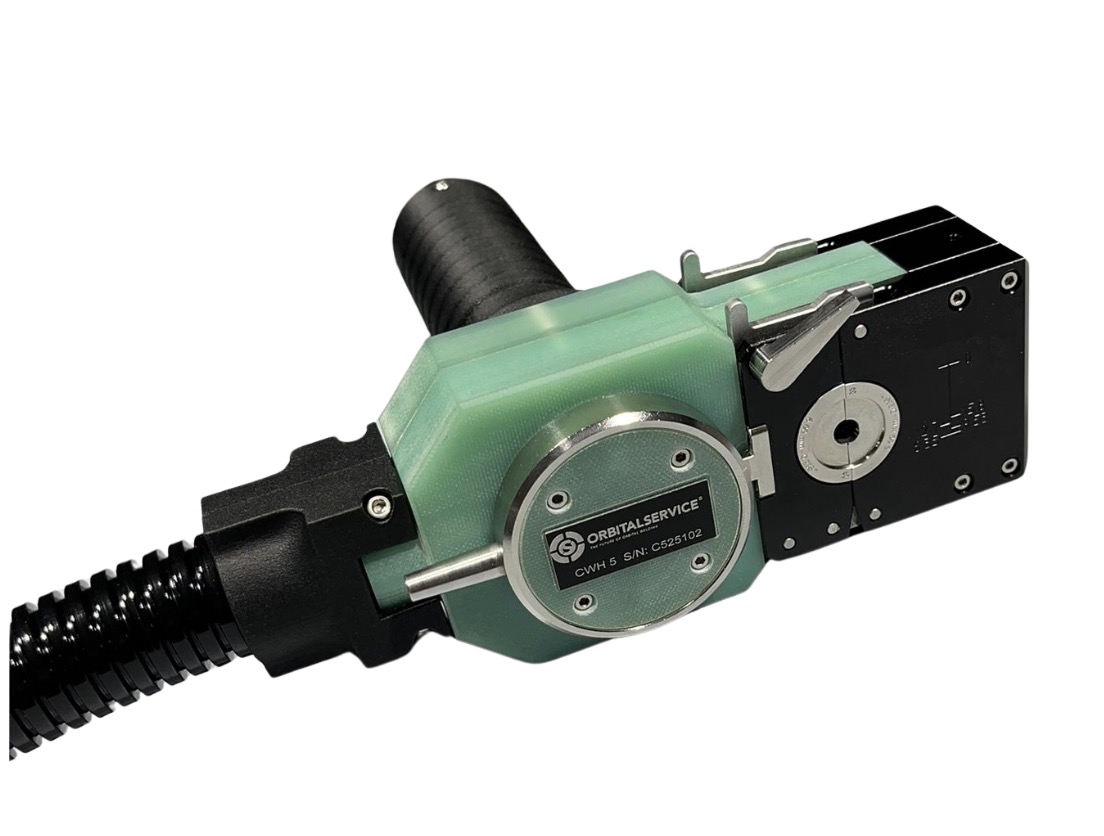

CWH-5H
CWH-5H

CWH 5H

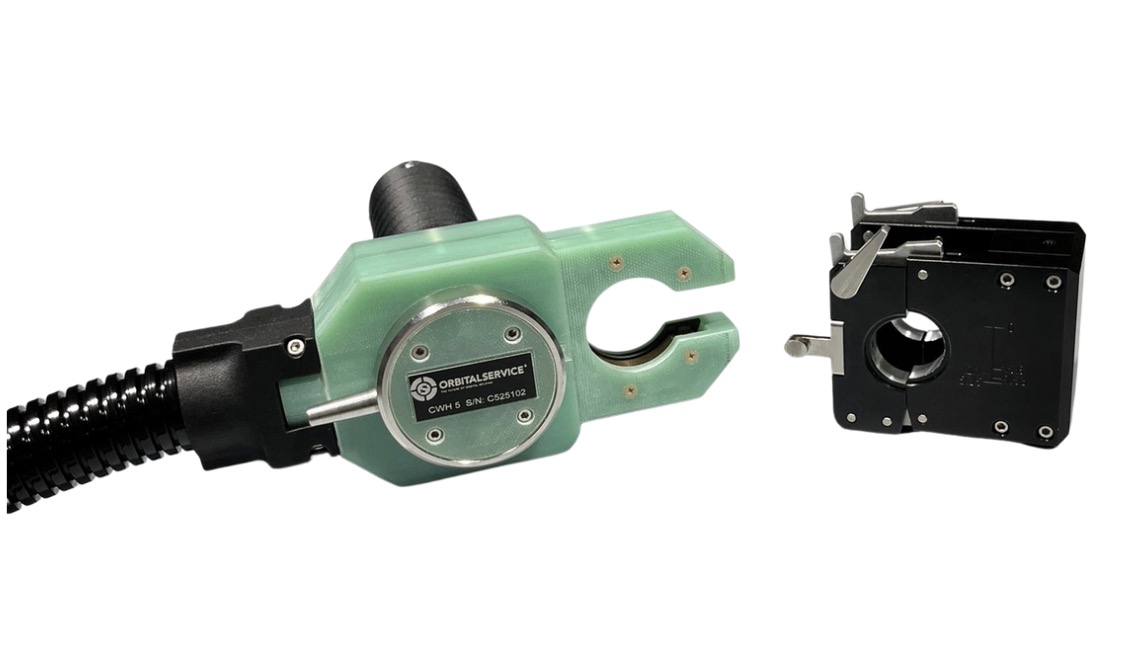

Der CWH 5H ist ein handlicher, wassergekühlter Schweißkopf. Einzigartig ist das innovative Spannsystem. Zusätzlich kann ein selbstzentrierender Spannblock eingesetzt werden, der das Nähen überflüssig macht.

Mit seinen Abmessungen ist dieser Schweißkopf der weltweit schlankeste seiner Art. Das einzigartige Spannsystem aus Federstahl ermöglicht dem Bediener eine komfortable Handhabung, ist kostengünstig und mehrfach nachjustierbar. Mit verschiedenen Spannbacken-Seitenteilen und einem Spannblock lässt sich der Schweißkopf zu einem selbstspannenden und selbstzentrierenden Schweißkopf umbauen. Die zu schweißenden Bauteile werden in den Spannblock eingelegt, gespannt und der Block in den Schweißkopf eingesetzt. Der Bediener spart sich den Nähvorgang und kann die Bauteile zentriert miteinander verschweißen.

Artikelnummer: CWH5H

  • Spannbacken für Rohraußendurchmesser 3 mm bis 15,88 mm (1/8″ bis 5/8″)
    • Artikelnummer: CWH5HClamp
  • Seitenteile für Spannblock
  • Spannblock

Download
CWH21-Geschlossene_Schweisszange-Closed_Weld_Head

CWH 10H

Der CWH 10H ist ein handlicher, wassergekühlter Schweißkopf. Einzigartig ist das innovative Spannsystem. Zusätzlich kann ein selbstzentrierender Spannblock eingesetzt werden, der das Nähen überflüssig macht.

Mit seinen Abmessungen ist der Schweißkopf der weltweit schlankeste Schweißkopf seiner Klasse. Das einzigartige Spannsystem aus Federstahl ermöglicht dem Bediener eine komfortable Handhabung, ist kostengünstig und mehrfach nachjustierbar. Mit verschiedenen Spannbacken-Seitenteilen und einem Spannblock lässt sich der Schweißkopf zu einem selbstspannenden und selbstzentrierenden Schweißkopf umbauen. Die zu schweißenden Bauteile werden in den Spannblock eingelegt, gespannt und der Block in den Schweißkopf eingesetzt. Der Bediener spart sich den Nähvorgang und kann die Bauteile zentriert miteinander verschweißen.

Artikelnummer: CWH10H

  • Spannbacken für Rohraußendurchmesser 6,35 mm bis 25,4 mm (1/4″ bis 1″)
    • Artikelnummer: CWH10HClamp
  • Seitenteile für Spannblock
  • Spannblock

Download
CWH21-Geschlossene_Schweisszange-Closed_Weld_Head

CWH 13

Der CWH 13 ist ein handlicher, gasgekühlter Schweißkopf. Einzigartig sind die Breite von nur 12,2 mm (0,48″) und das innovative Spannsystem. Zusätzlich kann ein selbstzentrierender Spannblock eingesetzt werden, der das Nähen überflüssig macht.

Mit seinen Abmessungen ist der Schweißkopf der weltweit schlankeste Schweißkopf seiner Klasse. Das einzigartige Spannsystem aus Federstahl ermöglicht dem Bediener eine komfortable Handhabung, ist kostengünstig und mehrfach nachjustierbar. Mit verschiedenen Spannbacken-Seitenteilen und einem Spannblock lässt sich der Schweißkopf zu einem selbstspannenden und selbstzentrierenden Schweißkopf umbauen. Die zu schweißenden Bauteile werden in den Spannblock eingelegt, gespannt und der Block in den Schweißkopf eingesetzt. Der Bediener spart sich den Nähvorgang und kann die Bauteile zentriert miteinander verschweißen.

Artikelnummer: CWH13100

  • Klemmkassette für Rohraußendurchmesser 3,17 mm bis 12,7 mm (0,125″ bis 0,50″)
    • Artikelnummer: CWH13Kassette

Download

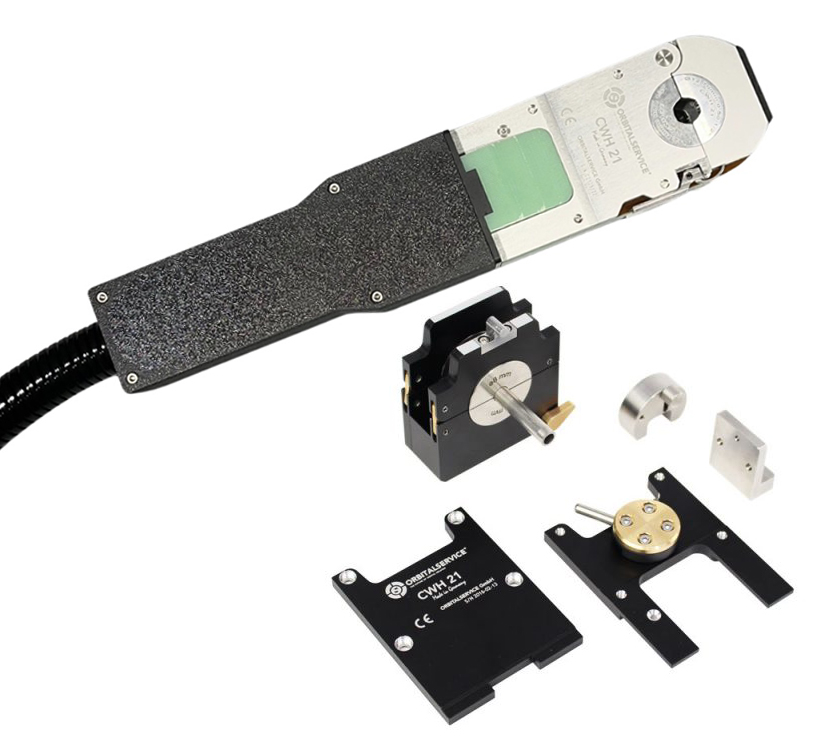

CWH-21 Full Set

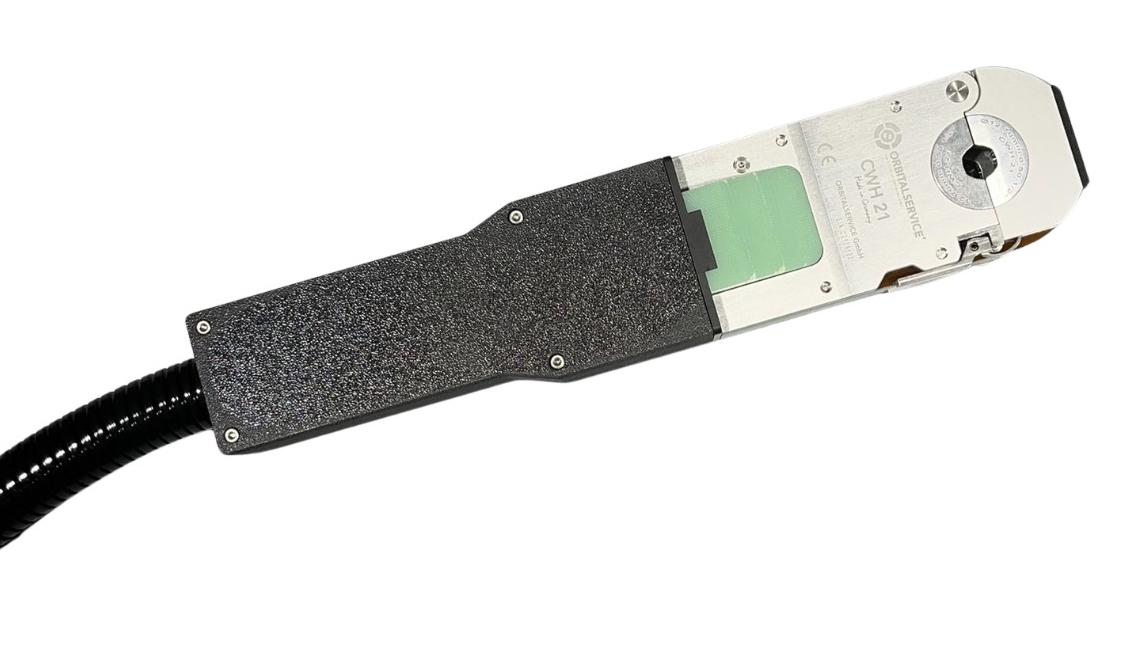

CWH-21

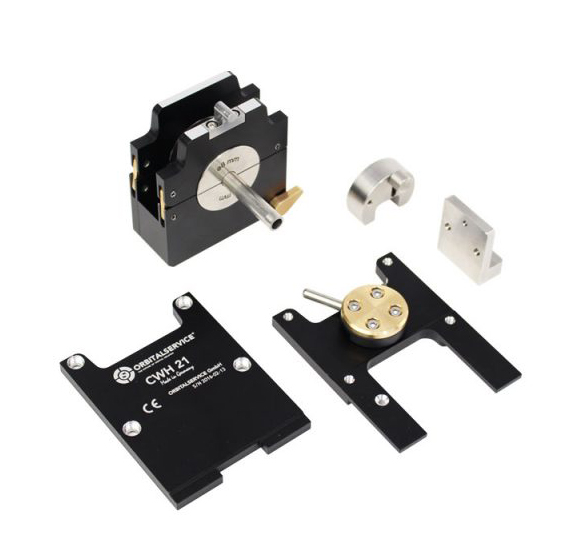

CWH-21 Accessories

CWH 21

Der CWH 21 ist ein handlicher, gasgekühlter Schweißkopf. Einzigartig sind die Breite von nur 28 mm (1,10″) und das innovative Spannsystem. Zusätzlich kann ein selbstzentrierender Spannblock eingesetzt werden, der das Nähen überflüssig macht.

Mit seinen Abmessungen ist der Schweißkopf der weltweit schlankeste Schweißkopf seiner Klasse. Das einzigartige Spannsystem aus Federstahl ermöglicht dem Bediener eine komfortable Handhabung, ist kostengünstig und mehrfach nachjustierbar. Mit verschiedenen Spannbacken-Seitenteilen und einem Spannblock lässt sich der Schweißkopf zu einem selbstspannenden und selbstzentrierenden Schweißkopf umbauen. Die zu schweißenden Bauteile werden in den Spannblock eingelegt, gespannt und der Block in den Schweißkopf eingesetzt. Der Bediener spart sich den Nähvorgang und kann die Bauteile zentriert miteinander verschweißen.

Artikelnummer: CWH21100

  • Spannbacken für Rohrdurchmesser von 3,17 mm bis 21,3 mm (0,125“ – 0,82“)
    • Artikelnummer: CWH21Clamp
  • Seitenteile für Spannblock
  • Spannblock

Download

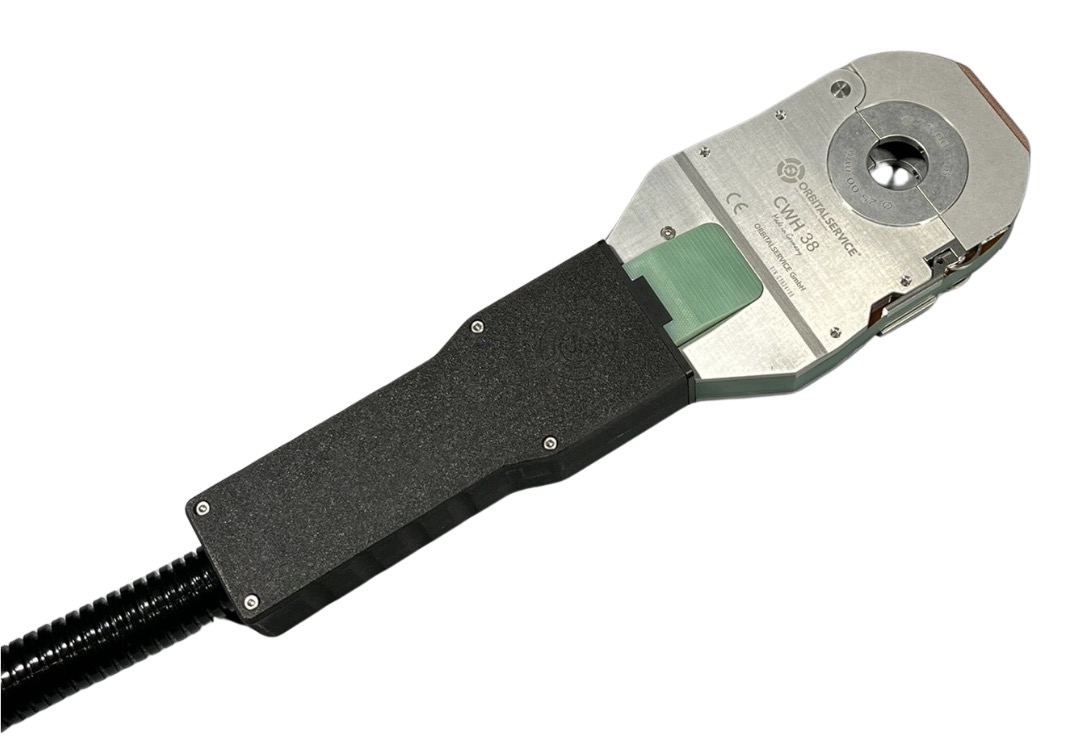

CWH-38

CWH 38

Der CWH 38 ist ein handlicher, gasgekühlter Schweißkopf. Einzigartig sind die Breite von nur 28 mm (1,10″) und das innovative Klemmsystem.

Mit seinen Abmessungen ist der Schweißkopf der weltweit schlankeste Schweißkopf seiner Art. Das einzigartige Klemmsystem aus Federstahl ermöglicht dem Bediener eine komfortable Handhabung, ist kostengünstig und mehrfach nachjustierbar.

Artikelnummer: CWH38100

  • Klemmbacken für Rohraußendurchmesser 3,17 mm bis 38,1 mm (0,125“ – 1,50“)
    • Artikelnummer: CWH38Clamp

Download
CWH53-Geschlossene_Schweisszange-Closed_Weld_Head

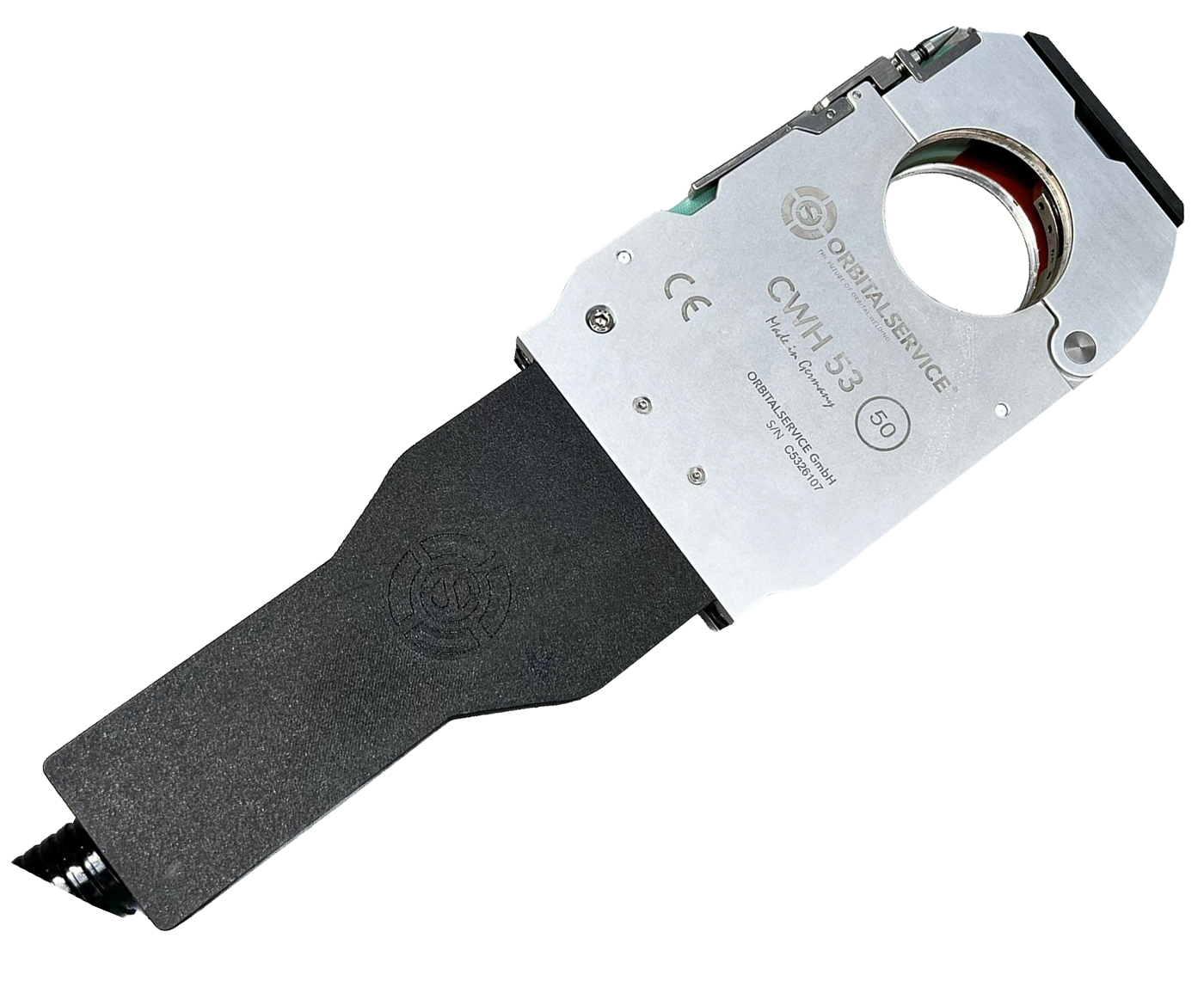

CWH 53

Der CWH 53 ist ein handlicher, wassergekühlter Schweißkopf. Die Breite von 38 mm (1,50″) und das innovative Klemmsystem sind einzigartig.

Der Schweißkopf ist mit seinen Abmessungen der weltweit schlankeste Schweißkopf seiner Klasse. Durch das einzigartige Spannbackenkonzept (gebrauchsmustergesichert) können Toleranzen in den Backen ausgeglichen werden. Das verwendete Material ist ein aus der Raumfahrt bekannter Werkstoff und ermöglicht einen langlebigen Einsatz dieser hochwertigen Spannbacken. Durch die einzigartige Kühlwasserführung wird die Wärme dort abgeführt, wo sie entsteht. Durch die Trennung von Wasser und Strom im Schlauchpaket sowie im Schweißkopf ist es möglich, den Schweißkopf bei geringer Einschaltdauer auch ohne Wasserkühlung zu betreiben. Insbesondere an Montagenähten wird die Handhabung des Gesamtsystems durch die nicht notwendige Wasserkühlung erleichtert.

Artikelnummer: CWH53100

  • Spannbacken für Rohraußendurchmesser 6 mm bis 53 mm (0,25″ bis 2,0″)
    • Artikelnummer: CWH53Clamp
  • Seitenversetzter Elektrodenhalter

Download

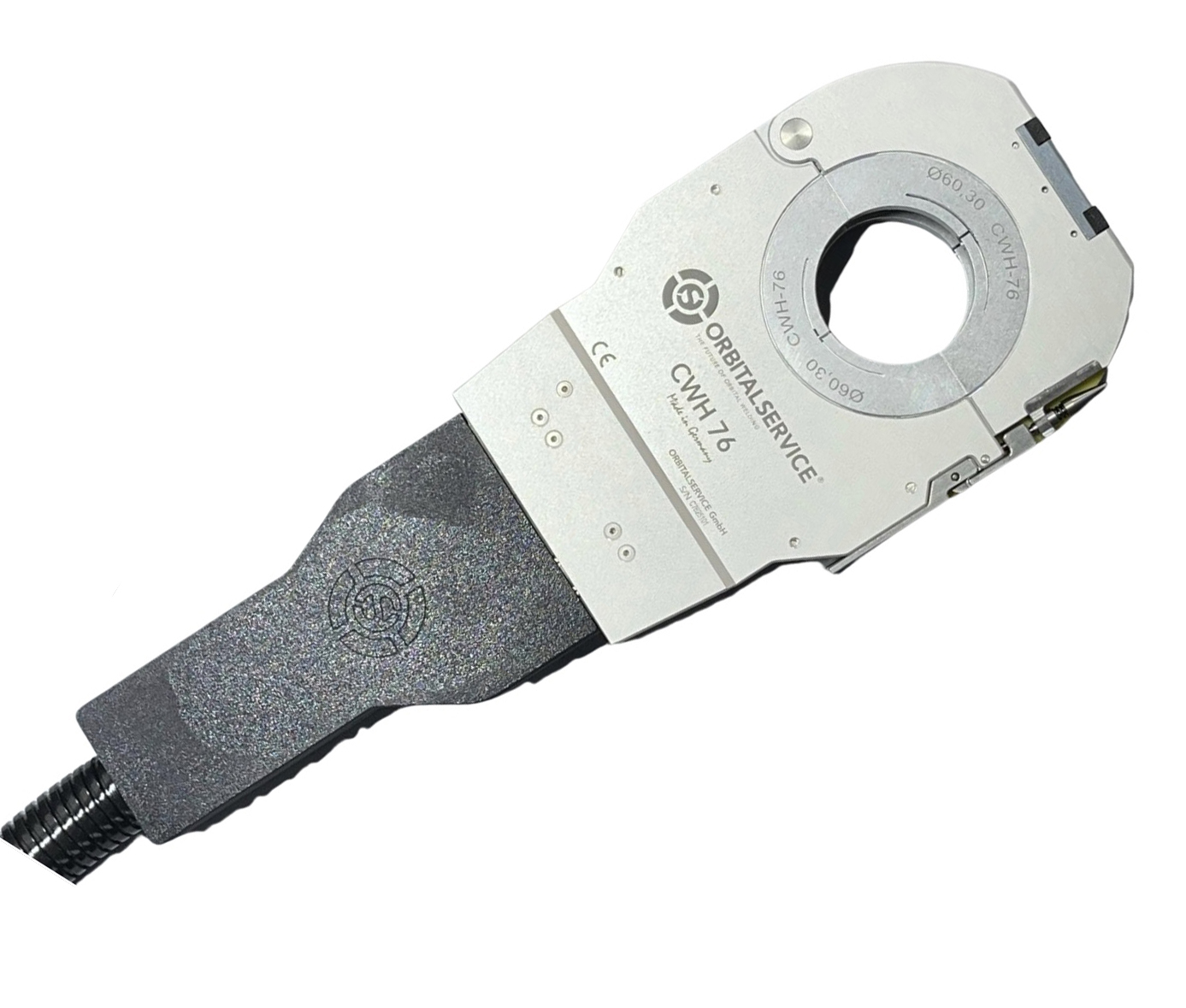

CWH-76

CWH 76

Der CWH 76 ist ein handlicher, wassergekühlter Schweißkopf. Die Breite von 38 mm (1,50″) und das innovative Klemmsystem sind einzigartig.

Der Schweißkopf ist mit seinen Abmessungen der weltweit schlankeste Schweißkopf seiner Klasse. Durch das einzigartige Spannbackenkonzept (gebrauchsmustergesichert) können Toleranzen in den Backen ausgeglichen werden. Das verwendete Material ist ein aus der Raumfahrt bekannter Werkstoff und ermöglicht einen langlebigen Einsatz dieser hochwertigen Spannbacken. Durch die einzigartige Kühlwasserführung wird die Wärme dort abgeführt, wo sie entsteht. Durch die Trennung von Wasser und Strom im Schlauchpaket sowie im Schweißkopf ist es möglich, den Schweißkopf bei geringer Einschaltdauer auch ohne Wasserkühlung zu betreiben. Insbesondere an Montagenähten wird die Handhabung des Gesamtsystems durch die nicht notwendige Wasserkühlung erleichtert.

Artikelnummer: CWH76100

  • Spannbacken für Rohraußendurchmesser von 6 mm bis 76,2 mm (0,25″ bis 3,00″)
    • Artikelnummer: CWH76Clamp
  • Spannbackenadapter CWH 76 auf CWH 53 (mit diesem Adapter können alle Spannbacken der CWH 53 mit der CWH 76 verwendet werden)
    • Artikelnummer: CWHClamp76-53
  • Seitenversetzter Elektrodenhalter

Download

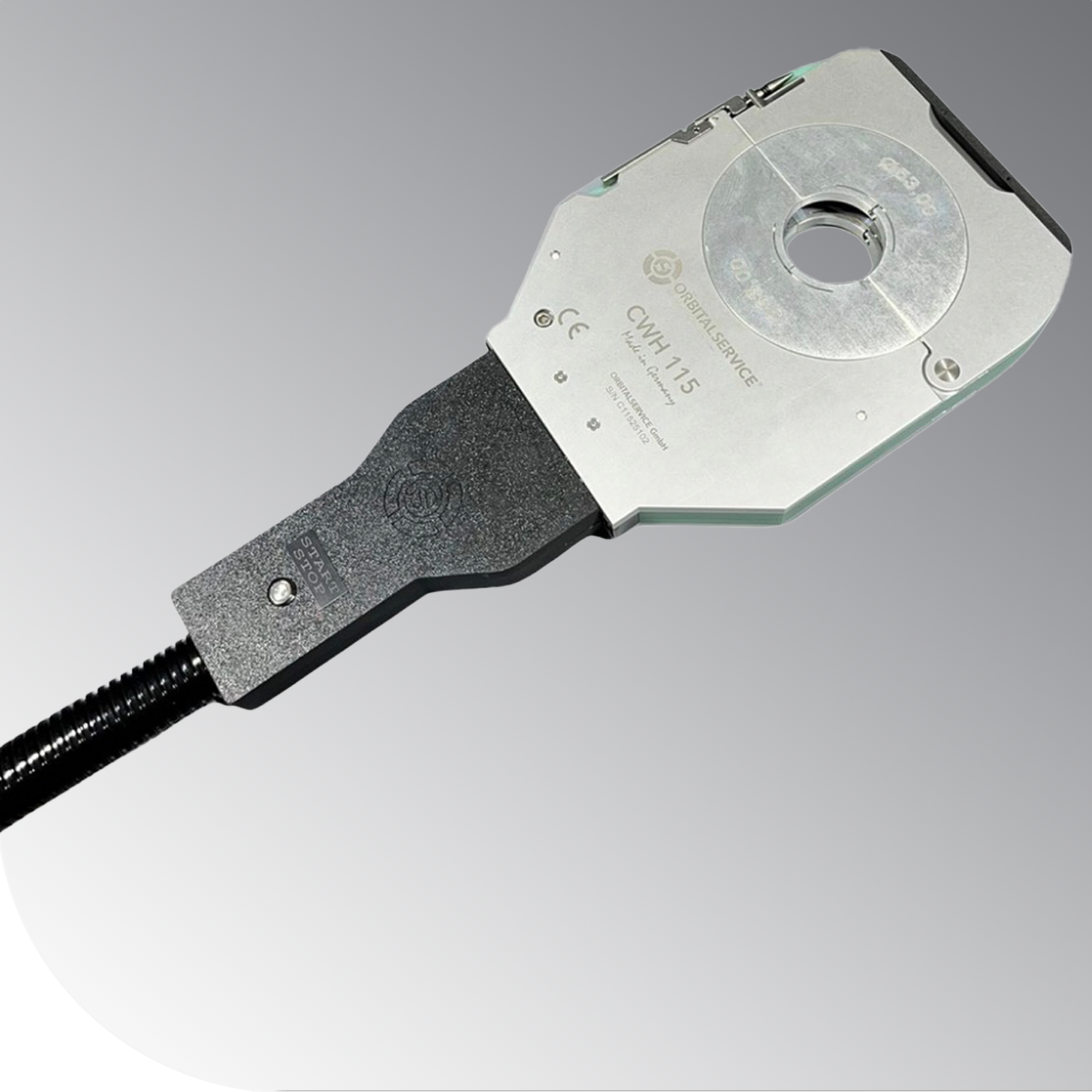

CWH-115

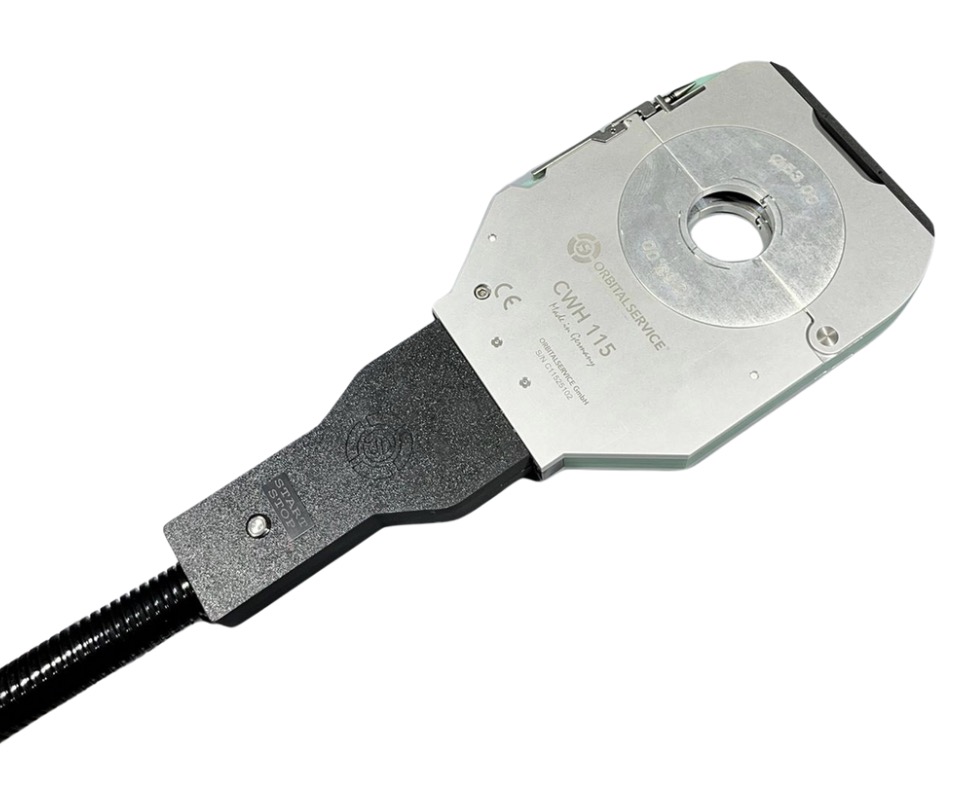

CWH 115

Der CWH 115 ist ein handlicher, wassergekühlter Schweißkopf. Die Breite von 38 mm (1,50″) und das innovative Klemmsystem sind einzigartig.

Der Schweißkopf ist mit seinen Abmessungen der weltweit schlankeste Schweißkopf seiner Klasse. Durch das einzigartige Spannbackenkonzept (gebrauchsmustergesichert) können Toleranzen in den Backen ausgeglichen werden. Das verwendete Material ist ein aus der Raumfahrt bekannter Werkstoff und ermöglicht einen langlebigen Einsatz dieser hochwertigen Spannbacken. Durch die einzigartige Kühlwasserführung wird die Wärme dort abgeführt, wo sie entsteht. Durch die Trennung von Wasser und Strom im Schlauchpaket sowie im Schweißkopf ist es möglich, den Schweißkopf bei geringer Einschaltdauer auch ohne Wasserkühlung zu betreiben. Insbesondere an Montagenähten wird durch die nicht notwendige Wasserkühlung die Handhabung des Gesamtsystems erleichtert.

Artikelnummer: CWH115100

  • Spannbacken für Rohraußendurchmesser 8 mm bis 114,3 mm (0,31″ bis 4,52″)
    • Artikelnummer: CWH115Clamp
  • Seitenversetzter Elektrodenhalter
  • Spannbackenadapter CWH 115 auf CWH 53 (mit diesem Adapter können alle Spannbacken der CWH 53 mit der CWH 115 verwendet werden)
    • Artikelnummer: CWHClamp100

Download
